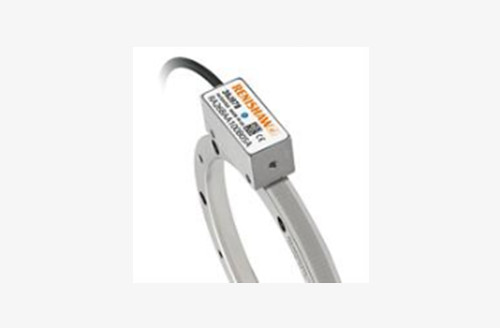

配有RESA30圓光柵的RESOLUTE?絕對式光柵系統
特性
- 串行接口：BiSS®、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ®、Yaskawa
- 讀數頭尺寸：36 x 16.5 x 17.2 mm
- 在轉速為36,000 rpm時分辨率達到32位/轉
- 系統精度為±0.52 - 5.49角秒
- 提供真空兼容、寬溫度范圍和側面電纜出口三種型號
優點
- 圓光柵輕薄小巧，內徑大，易于安裝
- 優異的運動控制性能
- 超強的抗污能力
- 寬松的安裝公差
- RMS抖動低于10 nm，提高了位置控制穩定性
- ±40 nm電子細分誤差，可實現穩定的速度控制
- 高級診斷工具選件
技術規格
測量標準
輕薄小巧的一體式303/304不銹鋼圓光柵，提供標準的采用錐面內徑的標準“A”截面圓光柵或轉動慣量極低的“B”截面圓光柵
讀數頭尺寸 (LxWxH)
36 mm x 16.5 mm x 17.2 mm
柵距
標稱30 µm
圓光柵外徑
52 mm至550 mm
20 °C時的熱膨脹系數
15.5 ±0.5 μm/m/°C
系統精度*
±5.49至±0.52角秒（取決于圓光柵直徑）
最高速度
（詳見規格手冊）36,000 rpm（在52 mm圓光柵上）
串行接口†
BiSS C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ**、Yaskawa
分辨率
BiSS C：18位、26位和32位FANUC：23位和27位Mitsubishi雙線：23位Mitsubishi四線：23位和27位Panasonic：23位和32位Siemens DRIVE-CLiQ**：26位和29位Yaskawa（旋轉伺服電機）：24位Yaskawa（完全閉環控制）：23位、26位和30位
電子細分誤差 (SDE)
±40 nm
電氣連接
電纜長度長達10 m，采用D型連接器（9針或15針），散線，FANUC兼容連接器，LEMO以及M12
電源
5 V ±10%，5 V時為250 mA（帶終端）
振動（工作）
55 Hz至2000 Hz時，最大振動為300 m/s2
沖擊（非工作）
1000 m/s2，6 ms，½正弦
工作溫度
0 °C至+80 °C
防護等級
IP64
