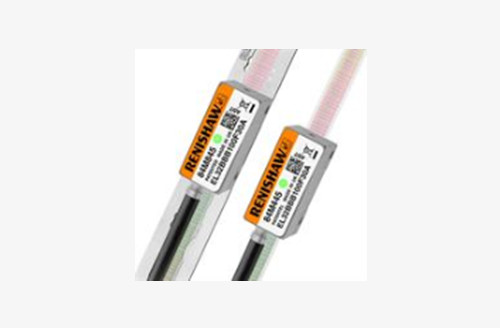

配有RTLA50直線柵尺的EVOLUTE?絕對式光柵系統
特性
- 串行接口：BiSS® C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ®、Yaskawa
- 讀數頭尺寸：36 x 16.5 x 17.2 mm
- 100 m/s時分辨率達50 nm
- 20 °C時精度為±10 µm/m
- 20 °C時的柵尺熱膨脹系數：10.1 ±0.2 µm/m/°C
- 提供側面電纜出口型號
優點
- 超強的抗污能力
- 寬松的安裝公差
- 優異的運動控制性能
- RMS抖動低于10 nm，提高了位置控制穩定性
- ±150 nm電子細分誤差，可實現穩定的速度控制
- 側式安裝選項和正反向皆可使用的讀數頭，安裝靈活
- 高級診斷工具選件
技術規格
測量標準
FASTRACK RTLA50：帶導軌系統的不銹鋼鋼帶柵尺RTLA50-S：背面自帶不干膠帶的絕對編碼式不銹鋼鋼帶柵尺，可直接安裝至基體，無需FASTRACK導軌
讀數頭尺寸 (LxWxH)
36 mm x 16.5 mm x 17.2 mm
柵距
標稱50 µm
20 °C時的熱膨脹系數
10.1 ±0.2 μm/m/°C
20 °C時的精度等級
±10 μm/m
柵尺長度
一些BiSS C協議類型有最大長度限制（詳見規格手冊）FASTRACK：100 mm至10.02 mRTLA50/RTLA50-S：最長可達10.02 m
最高速度
（詳見規格手冊）最高可達100 m/s
串行接口*
BiSS C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ、Yaskawa
分辨率
對于BiSS C、FANUC、Mitsubishi、Panasonic、Yaskawa，分辨率為500 nm、100 nm和50 nm對于Siemens DRIVE-CLiQ，分辨率為50 nm
電子細分誤差 (SDE)
±150 nm
電氣連接
對于BiSS C、FANUC、Mitsubishi、Panasonic、Yaskawa，電纜長度為0.5、1、1.5或3 m，采用9針D型連接器對于Siemens DRIVE-CLiQ，采用M12連接器
電源
5 V ±10%，5 V時最大為250 mA（帶終端）
振動（工作）
55 Hz至2000 Hz時，最大振動為300 m/s2，3軸
沖擊（非工作）
1000 m/s2，6 ms，½正弦，3軸
工作溫度
0 °C至+80 °C
防護等級
IP64
