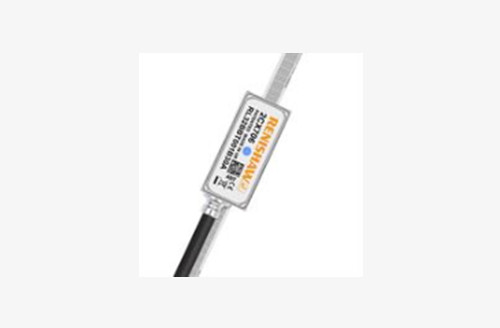

配有RELA30直線柵尺的RESOLUTE?絕對式光柵系統
特性
- 串行接口：BiSS® C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ®、Yaskawa
- 讀數頭尺寸：36 x 16.5 x 17.2 mm
- 100 m/s時分辨率達1 nm
- 20 °C時精度為±1 µm
- 20 °C時的柵尺熱膨脹系數：0.75 ±0.35 µm/m/°C
- 提供真空兼容和側面電纜出口型號
優點
- 精度極高且熱膨脹接近零
- 優異的運動控制性能
- 超強的抗污能力
- 寬松的安裝公差
- RMS抖動低于10 nm，提高了位置控制穩定性
- ±40 nm電子細分誤差，可實現穩定的速度控制
- 高級診斷工具選件
技術規格
測量標準
絕對編碼式高精度ZeroMet直線硬柵尺
讀數頭尺寸 (LxWxH)
36 mm x 16.5 mm x 17.2 mm
柵距
標稱30 µm
20 °C時的熱膨脹系數
0.75 ±0.35 μm/m/°C
20 °C時的精度等級
認證精度達到±1 µm，校準可溯源到國際標準
柵尺長度
一些BiSS C協議類型有最大長度限制（詳見規格手冊）80 mm至1.5 m
最高速度
（詳見規格手冊）最高可達100 m/s
串行接口*
BiSS C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ、Yaskawa
分辨率
BiSS C：分辨率為50 nm、5 nm和1 nmFANUC、Mitsubishi和Siemens DRIVE-CLiQ：分辨率為50 nm和1 nmPanasonic：分辨率為100 nm、5 nm和1 nmYaskawa：分辨率為50 nm和1 nm
電子細分誤差 (SDE)
±40 nm
電氣連接
電纜長度長達10 m，采用D型連接器（9針或15針），散線，FANUC兼容連接器，LEMO以及M12
電源
5 V ±10%，5 V時最大為250 mA（帶終端）
振動（工作）
55 Hz至2000 Hz時，最大振動為300 m/s2
沖擊（非工作）
1000 m/s2，6 ms，½正弦
工作溫度
0 °C至+80 °C
防護等級
IP64
