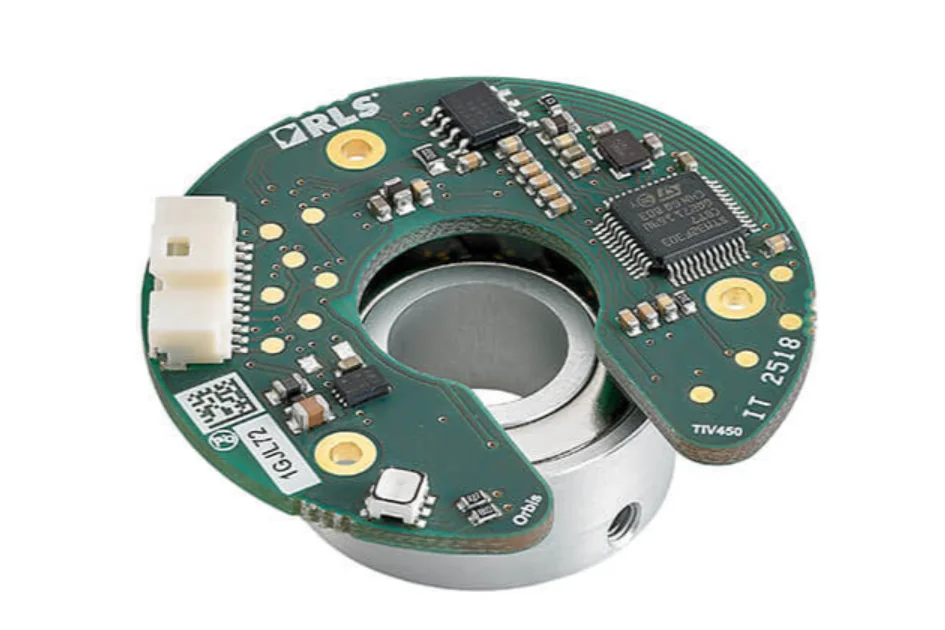

ORBIS帶備用電池多圈絕對式磁旋轉編碼器
性能優勢：
- 多圈計數器由電池供電
- 擴展的溫度范圍
- 降低精度的熱漂移
技術參數：
電氣參數
分辨率：
14位
精度：
±0.25°（最佳安裝）
精度熱漂移：
±0.003°/°C
工作溫度：
-40°C至+105°C
安裝公差軸向（ΔZ）位移：
3.5毫米標稱±0.5毫米
主電源電壓：
4.5 V至5.5 V（在連接器處）
電流消耗典型值：
70 mA（無輸出負載）
電池電源電壓：
3.15 V至4.1 V（在連接器上）
電池監控錯誤閾值電壓：
3.05 V
電池監控警告閾值電壓：
3.15 V
來自電池的電源電流（在斷開主電源的情況下）：
30 V（速度<8000 RPM）在VBAT = 3.5 V時
來自電池的電源電流（已連接主電源）：
4μA
注意事項：
請勿在未連接外部電池的情況下使用Orbis BBM。 如果僅連接電池電源，則無法與編碼器通信，并且LED指示燈將熄滅。 要建立通信，必須將編碼器連接到主電源。
以下是Orbis帶備用電池多圈絕對式磁旋轉編碼器的讀頭和磁環的選型參數，請對應下述介紹進行選型：

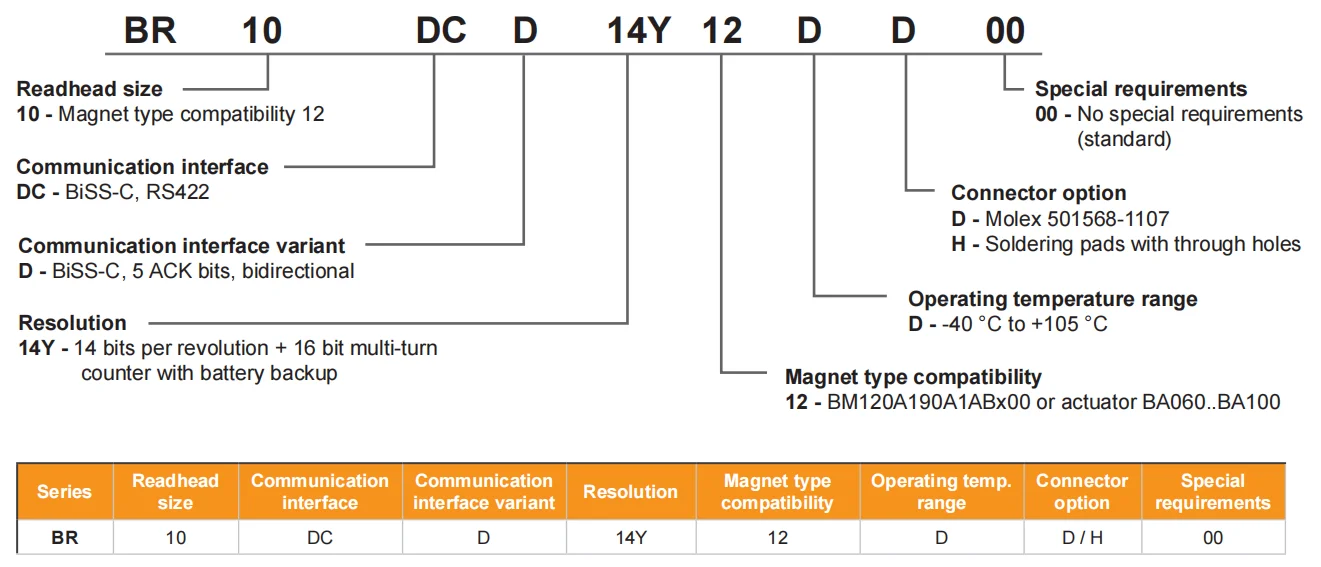

讀數頭選型：
